การผลิตถุงอัดสูญญากาศแบบกำหนดเอง - TPU แบบเชื่อม

Sealock เป็นผู้ผลิตถุงอัดสุญญากาศแบบกำหนดเองและซัพพลายเออร์ OEM ถุงกันน้ำจะต้องกันน้ำออกตราบเท่าที่ยังอยู่ในน้ำ ต้องเก็บถุงบีบอัดไว้อากาศออกอย่างต่อเนื่องเป็นเวลาหลายสัปดาห์ เทียบกับค่าความกดดันที่ไม่เคยผ่อนคลาย โมเลกุลของอากาศมีขนาดเล็กกว่าหยดน้ำมากและสุญญากาศไม่เคยหยุดดึง ซึ่งทำให้ปัญหานี้เป็นปัญหาการปิดผนึกที่มีความต้องการมากที่สุดในกลุ่มผลิตภัณฑ์ของเรา คู่มือนี้ครอบคลุมถึงวิธีการสร้างถุงเหล่านี้จริง ๆ เช่น วาล์ว การปิด การบูรณาการปั๊ม และการทดสอบอัตราเงินเฟ้อที่จับได้ว่าสิ่งอื่นใดไม่สามารถทำได้

วาล์วคือผลิตภัณฑ์

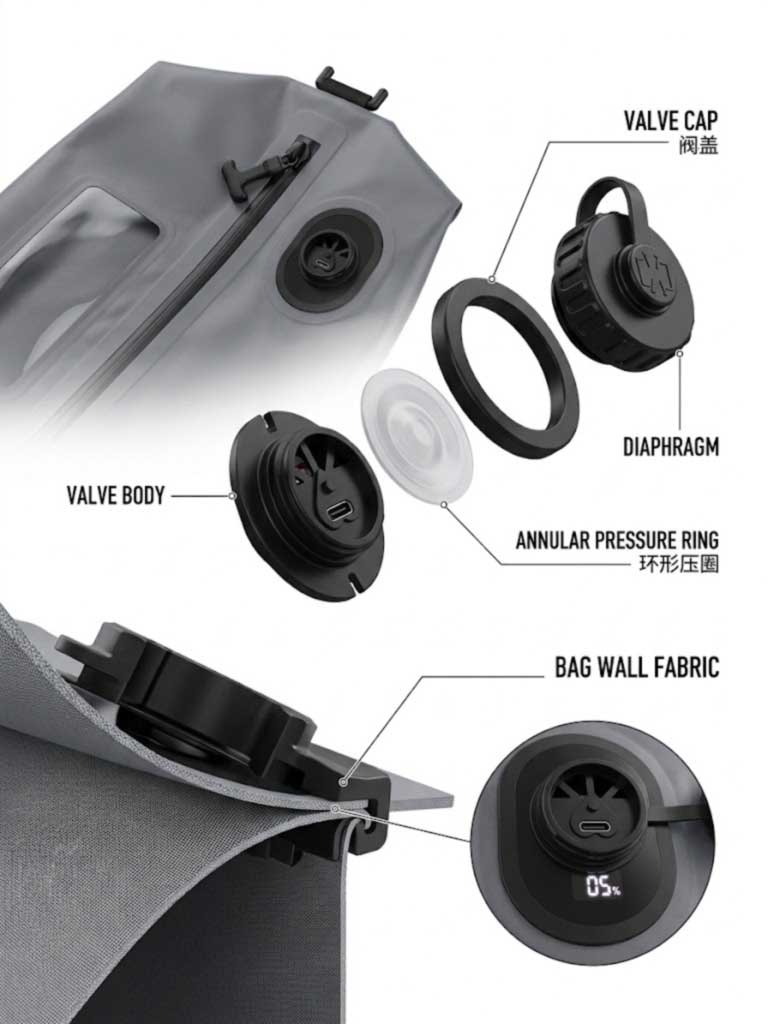

ทุกสิ่งทุกอย่างสามารถถูกต้องได้ และวาล์วที่เสียจะยังคงสูญเสียสุญญากาศในชั่วข้ามคืน ชุดวาล์วทางเดียวบนถุงบีบอัดมีลักษณะเฉพาะ และแต่ละส่วนทำหน้าที่:

• ตัววาล์วด้านในพร้อมหน้าแปลนซึ่งนั่งอยู่ในกระเป๋า โดยมีหน้าแปลนติดกับพื้นที่รอบๆ ช่องรับแสงในผนังกระเป๋า
• ไดอะแฟรมที่มีความยืดหยุ่นที่โค้งงอออกจากถุงเพื่อระบายอากาศออกภายใต้การดูด จากนั้นปิดผนึกเมื่อแรงดันภายในต่ำกว่าอุณหภูมิภายนอก การออกแบบที่ดีกว่าทำให้ไดอะแฟรมบริเวณที่มีความแข็งต่างกันมากกว่าความยืดหยุ่นสม่ำเสมอ
• วงแหวนวงแหวนที่ยื่นออกมาที่ไดอะแฟรมมาบรรจบกันติดต่อเชิงเส้น— เส้นการซีลจริง และรูปทรงที่ตัดสินว่าสุญญากาศจะคงอยู่หนึ่งคืนหรือหนึ่งฤดูกาล
• หมวกด้านนอกหรือแหวนล็อคติดตั้งที่ด้านนอกซึ่งยึดหรือเป็นเกลียวเหนือตัววาล์วที่ยื่นออกมาและดักจับวัสดุของถุงระหว่างส่วนประกอบทั้งสอง.

จุดสุดท้ายคือหลักการผลิตที่สำคัญ: วาล์วคือจับโดยกลไกผ่านผนังถุงและยึดติดกับมันด้วย เพียงอย่างเดียวก็ไม่เพียงพอ — พันธะที่ไม่มีการลอกออกภายใต้รอบปั๊มซ้ำๆ จับภาพโดยไม่มีการรั่วไหลของพันธะที่อินเทอร์เฟซ

กฎการเชื่อมที่ตัดสินความน่าเชื่อถือของวาล์ว

การติดตัววาล์วที่แข็งแรงเข้ากับผนังถุงที่ยืดหยุ่นสามารถทำได้โดยการติดกาวหรือโดยการติดด้วยความร้อน และมีหลักการที่กำหนดไว้แล้วซึ่งคุ้มค่าที่จะใส่ไว้ในข้อกำหนดเฉพาะของคุณ:ผลลัพธ์ที่เหนือกว่าจะได้เมื่อพื้นผิวที่ยึดติดเป็นวัสดุที่คล้ายคลึงกัน

ผลที่ตามมาในทางปฏิบัติสำหรับถุงบีบอัด TPU นั้นเกิดขึ้นโดยตรง หากพื้นผิวด้านในของถุงเป็น TPU หน้าแปลนวาล์วควรเป็นโพลีเมอร์ที่สามารถเชื่อมเข้ากันได้ ดังนั้นการเชื่อมจึงเป็นการผสมผสานวัสดุของแท้ แทนที่จะเป็นชั้นกาวที่เชื่อมพลาสติกสองชนิดที่แตกต่างกัน กาวยึดติดเป็นวัสดุชนิดที่สามที่มีพฤติกรรมการเสื่อมสภาพของตัวเอง และเป็นข้อต่อประเภทหนึ่งที่ผ่านการทดสอบจากโรงงานและล้มเหลวในการจัดเก็บเป็นเวลาหกเดือน

ระบุวัสดุหน้าแปลนวาล์วข้างถุงลามิเนต ไม่แยกจากกัน เป็นบรรทัดเดียวที่มีประโยชน์ที่สุดที่ผู้ซื้อสามารถเพิ่มลงในชุดเทคโนโลยีถุงบีบอัดได้

โหมดความล้มเหลวที่ไม่มีใครระบุถึง: Lint

สินค้าชิ้นนี้สมควรได้รับความสนใจมากกว่าที่ได้รับ เนื่องจากผลิตภัณฑ์นี้ใช้กับสิ่งทอเกือบทั้งหมด การออกแบบวาล์วประกอบด้วยใบพัดเพื่อป้องกันไม่ให้วัสดุถุงและวัตถุขนาดใหญ่อยู่ห่างจากรูอากาศ แต่ใบพัดจะไม่หยุดยั้งอนุภาคขนาดเล็กที่เข้าไปในรูอากาศ โดยที่พวกมันจะปิดกั้นรูหรือป้องกันไม่ให้ไดอะแฟรมปิดอย่างถูกต้องเมื่อการอพยพเสร็จสิ้น

เสื้อผ้า เครื่องนอน และขนอ่อนล้วนหลั่งใย ถุงที่บรรจุด้วยผ้าฟลีซและเสื้อแจ็คเก็ตดาวน์กำลังสร้างอนุภาคที่จะติดอยู่บนใบหน้าซีลไดอะแฟรม ถุงที่อพยพได้อย่างสมบูรณ์แล้วค่อยๆ เติมภายในสองวัน มักจะเป็นไดอะแฟรมที่ถูกยึดไว้เป็นบางส่วนด้วยเส้นใย ไม่ใช่ตะเข็บที่รั่ว ซึ่งเป็นสาเหตุที่ผู้ใช้รายงานว่าไม่สามารถระบุตำแหน่งที่รั่วได้

คำตอบทางวิศวกรรมสามารถระบุได้:

• องค์ประกอบตัวกรองข้ามช่องเปิดวาล์ว ดังนั้นอากาศที่ถ่ายออกมาจะถูกกรองก่อนที่จะถึงไดอะแฟรม
• ตัวเบี่ยงอากาศแบบเรเดียลใต้บ่าวาล์ว — ครีบที่จัดเรียงในสมมาตรแนวรัศมีเพื่อกวาดวัสดุถุง เสื้อผ้า และเครื่องนอนให้พ้นจากรูอากาศในระหว่างการอพยพ ดังนั้นผ้าจึงไม่ถูกดึงอย่างแรงกับวาล์ว
• ฝาเกลียวพร้อมอุปกรณ์หยุดการกดบนไดอะแฟรม ซึ่งจะเพิ่มการผนึกเชิงกลโดยไม่ขึ้นอยู่กับการปิดของไดอะแฟรมเอง SL-P1133 ของเราใช้ฝาเกลียวพร้อมปะเก็นด้วยเหตุผลนี้: เมื่อถอดปั๊มออกแล้ว ซีลจะไม่ขึ้นอยู่กับไดอะแฟรมเพียงอย่างเดียวอีกต่อไป

การเชื่อมปั๊มไฟฟ้าเข้ากับแผง

ปั๊มในตัวเป็นส่วนประกอบที่แข็งแกร่งและขับเคลื่อนโดยเชื่อมเข้ากับผนังปิดผนึกที่ยืดหยุ่น ข้อกำหนดซ้อนกัน:

• ตัวเรือน ABS พร้อมอินเทอร์เฟซแบบปะเก็นเชื่อมเข้ากับแผงแทนที่จะติดกาว
• ฝาปิดกันน้ำแบบขันเกลียวเหนือปั๊ม ดังนั้นอุปกรณ์อิเล็กทรอนิกส์จึงถูกปิดผนึกเมื่อไม่ได้ใช้งาน
• การบรรจุแบตเตอรี่— เซลล์และพอร์ตชาร์จอยู่ภายในตัวเครื่องที่ปิดสนิทบนผลิตภัณฑ์ที่ถูกบีบอัดและจัดการซ้ำๆ
• การควบคุมหยุดอัตโนมัติดังนั้นมอเตอร์จะสิ้นสุดวงจรแทนที่จะวิ่งชนกับถุงที่ปิดสนิท

การเชื่อมปั๊มเป็นหน้าต่างกระบวนการที่แยกจากตะเข็บตัวถัง โดยมีพารามิเตอร์ของตัวเองและการตรวจสอบด้วยตัวมันเอง — และซีลตัวเครื่องได้รับการทดสอบโดยไม่ขึ้นอยู่กับการกักเก็บสุญญากาศของถุง

แผงหน้าต่างและการปิด

หน้าต่างโปร่งใสเป็นการเชื่อมวัสดุที่แตกต่างกัน: ฟิล์ม TPU ใสเข้ากับผ้าเคลือบ TPU กฎที่ใช้บังคับคือ วัสดุที่มีอุณหภูมิการเปลี่ยนสถานะคล้ายแก้วที่สูงกว่าจะต้องให้ความร้อนก่อนและนำเข้าสู่วัสดุที่มี Tg ต่ำกว่า หันไปทางอื่นฟิล์มก็ละลายมากเกินไปในขณะที่แผ่นลามิเนตไม่ฟิวส์อย่างถูกต้อง ทำให้หน้าต่างดูดีและแยกส่วนในภายหลัง

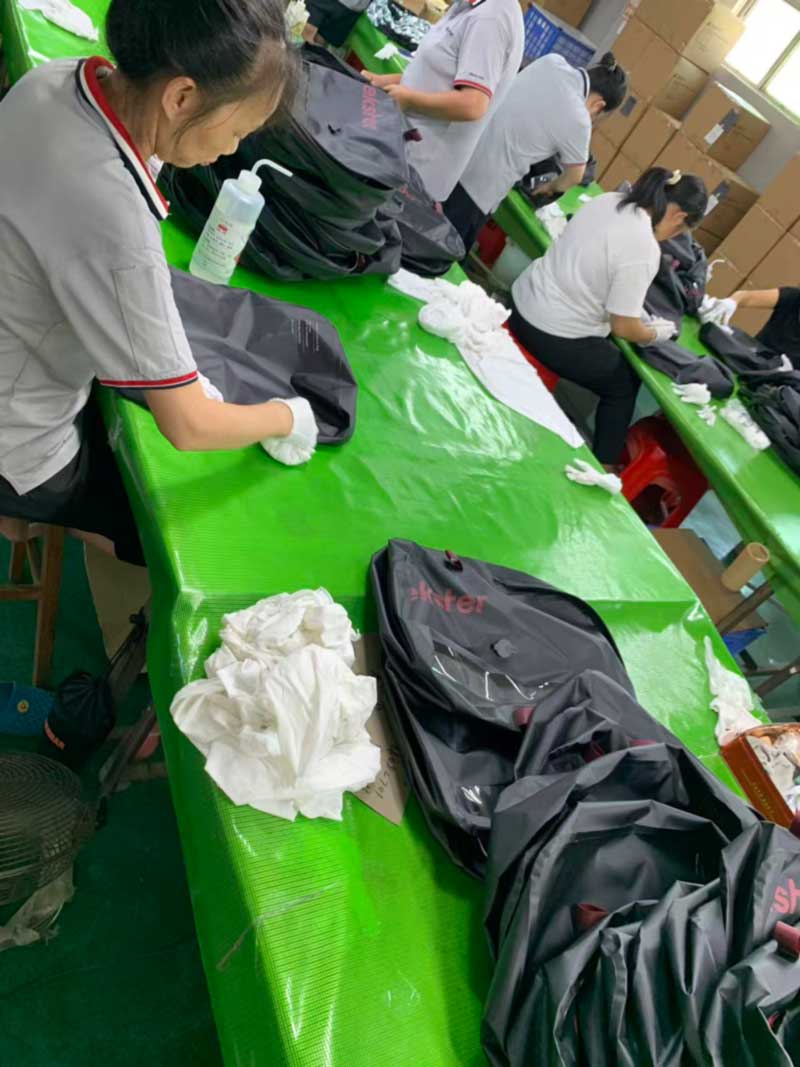

แผงหน้าต่างยังต้องมีวินัยในการจัดการกับพื้นด้วย สถานีประกอบของเราทำงานอยู่ในถุงมือขาวพร้อมน้ำยาทำความสะอาดโดยเช็ดแต่ละยูนิตก่อนและหลังการทำงานของหน้าต่างและฮาร์ดแวร์ เนื่องจากน้ำมันหรือฝุ่นบนฟิล์มใสนั้นเป็นทั้งข้อบกพร่องด้านความสวยงามและสิ่งปนเปื้อนจากการเชื่อม

การปิดเป็นซิปกันน้ำแบบปิดผนึกยาวพร้อมโซ่ฟันแบบหล่อเชื่อมเข้ากับแผง นี่คือส่วนประกอบที่แยกถุงบีบอัดแบบเชื่อมออกจากถุงแบบทั่วไป: ซิปปิดผนึกด้วยปะเก็นคือซีลแบบบีบอัด โดยที่ไม่มีแถบล็อคซิปแบบกดพอดี การผูกขอบด้วยสายรัดเสริมแรงจะช่วยปกป้องขอบด้านนอกจากการเสียดสีภายในกระเป๋าเดินทาง

ลำดับการผลิต

1. การตัด— แผงตัวถัง ฟิล์มติดกระจก และการตัดเข้าเล่มเพื่อให้มีความทนทาน ตะเข็บเชื่อมไม่มีค่าเผื่อการดูดซับการดริฟท์
2. การเชื่อมหน้าต่าง— ฟิล์มใสเชื่อมเข้ากับแผงตัวถังภายใต้พารามิเตอร์วัสดุที่แตกต่างกัน
3. การติดตั้งวาล์วและปั๊ม— รูรับแสงที่เกิดขึ้น ตัววาล์วติดอยู่และติดหน้าแปลน หมวกยึดติดอยู่ หรือตัวเรือนปั๊มถูกเชื่อมและปะเก็นอยู่ แต่ละตัวจะรันชุดพารามิเตอร์ของตัวเอง
4. การเชื่อมซิป— เทปซิปปิดผนึกเชื่อมเข้ากับแผงโดยไร้พันธะ ดังนั้นการซีลจึงต่อเนื่องกันตั้งแต่ผ้าหนึ่งไปอีกซิปหนึ่ง
5. การเชื่อมร่างกาย— ตะเข็บเส้นรอบวงหลอมรวมที่ 27.12 MHz พร้อมการทดสอบรอยเชื่อมและการทดสอบการลอกในการสตาร์ทแต่ละครั้ง
6. การผูกขอบ— สายรัดเสริมแรงนำไปใช้กับปริมณฑล
7. การทำความสะอาด— การเช็ดหน้าต่างและฮาร์ดแวร์ด้วยการสวมถุงมือ
8. การทดสอบการรั่วไหลของเงินเฟ้อ— ทุกหน่วยก่อนบรรจุ
9. การตรวจสอบขั้นสุดท้าย การติดฉลาก และการบรรจุพร้อมการระบุแบทช์

การทดสอบอัตราเงินเฟ้อ: แรงกดดันจากภายใน

นี่คือขั้นตอนในการแยกแยะไลน์ถุงบีบอัดจากไลน์กันน้ำทั่วไป และดำเนินการต่อไปทุกหน่วยแทนที่จะเป็นตัวอย่าง. ถุงแต่ละใบจะถูกพองด้วยปืนลมจนกระทั่งร่างกายได้รับแรงดันภายในที่เป็นบวก จากนั้นจึงแยกออกเป็นชุดและสังเกต

ตรรกะนี้คุ้มค่าที่จะทำความเข้าใจ เนื่องจากเป็นสิ่งที่ตรงกันข้ามกับการทดสอบสุญญากาศและตรวจพบข้อผิดพลาดต่างๆอัตราเงินเฟ้อดันทุกตะเข็บออกจากด้านในการโหลดรอยเชื่อม การยึดวาล์ว ส่วนต่อประสานของซิป และกรอบหน้าต่างในทิศทางที่จุดอ่อนที่สุด รอยเชื่อมขอบที่ยึดกับแรงดันน้ำภายนอกจะเปิดออกภายใต้แรงดันภายใน ถุงที่พองตัวตลอดระยะเวลาสังเกตจะผ่าน สิ่งใดที่ทำให้นิ่มจะถูกดึงและติดตาม

ดำเนินการควบคู่ไปกับขั้นตอนการตรวจสอบลูกค้า —การแกะกล่อง การสกัดด้วยสุญญากาศ การพักอยู่กับที่ตลอด 24 ชั่วโมง และการตรวจวัดการรั่วไหลของอากาศ— ทดสอบในทิศทางตรงกันข้าม และสำหรับผลิตภัณฑ์นี้ ไม่ใช่ประสิทธิภาพแบบอะนาล็อก แต่เป็นสิ่งที่ผู้ใช้จะทำกับกระเป๋าอย่างแน่นอน ระหว่างทั้งสอง ซีลได้รับการพิสูจน์ภายใต้แรงกดดันทั้งเชิงบวกและเชิงลบ

พื้นฐานผลิตภัณฑ์

ภาพ	รุ่นและสเปค	ความสามารถในการผลิตที่แสดงออกมา	ขั้นต่ำ
	กระเป๋าบีบอัด SL-P1083 พร้อมปั๊มในตัว— 42×29×11 ซม. 13.4 ลิตร; ปั๊มไฟฟ้าเชื่อมเข้ากับแผงตัวถัง ตัวเรือน ABS พร้อมส่วนต่อประสานปะเก็นแบบปิดผนึก ฝาปิดกันน้ำแบบขันเกลียว USB-C, 1,500 mAh, ประมาณ 90 รอบต่อการชาร์จ; 4,000 Pa ประมาณ 15 วินาที; นับถอยหลังแบบดิจิตอลพร้อมระบบหยุดอัตโนมัติ หน้าต่าง TPU ใสแบบเชื่อม; ขอบที่ผูกด้วยสายรัด แหวนรูปตัว D ขึ้นรูปบนแท่นยึดแบบเชื่อม	ส่วนประกอบขับเคลื่อนถูกเชื่อมเข้ากับผนังที่ปิดสนิท ซึ่งเป็นโครงสร้างที่ซับซ้อนที่สุดในกลุ่มผลิตภัณฑ์	300
	SL-P1133 กระเป๋าบีบอัดพร้อมที่ปั๊มมือ— 48×29×10 ซม. 13.9 ลิตร;วาล์วอากาศแบบซีลเกลียวพร้อมฝาเกลียวและปะเก็น; ตัวเรือนวาล์ว ABS พร้อมซีลปะเก็นซิลิโคน ปั๊มมือลูกสูบที่เข้าคู่กัน แถบยึด TPU แบบขึ้นรูป หน้าต่าง TPU ใสแบบเชื่อม; ลดปริมาณสูงสุดถึง 70%	ซีลเชิงกลที่เป็นอิสระจากไดอะแฟรม — สถาปัตยกรรมวาล์วที่แข็งแกร่งที่สุด	300
	SL-P1082 ถุงสูญญากาศสำหรับเดินทาง— สามขนาด 14L / 20L / 33L; ผ้าเคลือบ TPU; ตะเข็บเชื่อมความถี่สูง ซิปกันน้ำแบบปิดผนึกยาว; วาล์วทางเดียวที่ติดตั้งตรงกลาง IPX6; การบีบมือโดยไม่ต้องใช้ปั๊ม	การรวมวาล์วในสามขนาดบนตรรกะการใช้เครื่องมือที่ใช้ร่วมกัน	500

สถาปัตยกรรมวาล์ว ตัวกรองและตัวเบี่ยง ประเภทของปั๊ม แผงหน้าต่าง ซิป การเย็บขอบ อุปกรณ์แขวน ขนาด สีและตราสินค้า ล้วนระบุได้ต่อคำสั่งซื้อ หรือสามารถพัฒนากระเป๋าจากแบบร่างได้

การควบคุมคุณภาพ

คุณภาพมีรั้วรอบขอบชิดสามชั้นไอคิวซีครอบคลุมถึงลามิเนต TPU ที่เข้ามาเพื่อเพิ่มความหนาของชั้นเคลือบ การยึดเกาะ และความสามารถในการเชื่อม บวกกับชุดวาล์ว ไดอะแฟรม ปะเก็น ชุดปั๊ม แบตเตอรี่ ซิปปิดผนึก และสายรัดเข้าเล่มเทียบกับมาตรฐานที่ลงนามด้วยความแตกต่างของสีและความคงทนไอพีคิวซีครอบคลุมค่าพิกัดความเผื่อในการตัด พารามิเตอร์การเชื่อมหน้าต่าง ที่นั่งวาล์วและการจับ ซีลตัวเรือนปั๊ม ความต่อเนื่องของการเชื่อมแบบซิป และความสมบูรณ์ของรอยเชื่อมในขอบเขต พร้อมการทดสอบการหลุดลอกของรอยเชื่อมตัวอย่างในการสตาร์ทแต่ละครั้งโอคิวซีครอบคลุมการเก็บตัวอย่าง ISO 2859 AQL การทดสอบการเก็บรักษาสุญญากาศ และการเปรียบเทียบตัวอย่างทองคำ โดยมีการตรวจสอบ SGS หรือ QIMA

ระหว่างนั้นมีการทดสอบสองทิศทาง:การทดสอบการรั่วของเงินเฟ้อ 100%ภายใต้แรงกดดันภายในเชิงบวก และขั้นตอนการตรวจสอบลูกค้าของการแกะกล่อง การสกัดด้วยสุญญากาศ การพักอยู่กับที่ตลอด 24 ชั่วโมง และการตรวจวัดการรั่วไหลของอากาศภายใต้แรงกดดันด้านลบ นอกจากนี้ ห้องปฏิบัติการยังมีการทดสอบการยึดเกาะของรอยเชื่อมและความแข็งแรงของการหลุดลอก การหมุนเวียนของความล้าของซิป การหมุนเวียนของวาล์ว การทดสอบรอบของปั๊มและรอบการชาร์จของแบตเตอรี่ การทดสอบการซีลตัวเรือนปั๊ม ความต้านทานการเจาะและการฉีกขาด แรงดึงและการแตก การงอของหน้าต่างและความชัดเจน การเสียดสีและความคงทนของสี

คำถามที่พบบ่อย: การผลิตถุงอัด

ถาม: เหตุใดถุงบีบอัดจึงสูญเสียสุญญากาศเมื่อตะเข็บดูดี
ตอบ: บ่อยครั้งมันเป็นไดอะแฟรมมากกว่าตะเข็บ เส้นใยที่หลุดออกจากเสื้อผ้าและเครื่องนอนสามารถเข้าไปในรูอากาศของวาล์วและทำให้ไดอะแฟรมเปิดออกบางส่วนได้ ดังนั้นถุงจึงเติมได้ช้า ซึ่งเป็นสาเหตุที่ผู้ใช้รายงานว่าไม่พบรอยรั่ว องค์ประกอบตัวกรอง ตัวเบี่ยงอากาศแนวรัศมี และฝาเกลียวล้วนช่วยแก้ปัญหานี้

ถาม: วาล์วติดอยู่กับกระเป๋าอย่างไร?
ตอบ: โดยการยึดจับเชิงกลและการเชื่อมเข้าด้วยกัน ผนังถุงจะติดอยู่ระหว่างหน้าแปลนตัววาล์วด้านในและฝาปิดด้านนอก และหน้าแปลนจะติดเข้ากับผนัง การลอกพันธะเพียงอย่างเดียวภายใต้รอบปั๊มซ้ำๆ จับการรั่วไหลที่อินเทอร์เฟซเพียงอย่างเดียว

ถาม: วาล์วควรเป็นวัสดุอะไร?
A: ใช้ได้กับพื้นผิวด้านในของกระเป๋า การยึดเหนี่ยวระหว่างวัสดุที่คล้ายคลึงกันมีความน่าเชื่อถือมากกว่าการยึดติดระหว่างพลาสติกที่แตกต่างกันอย่างมาก ดังนั้นบนถุง TPU หน้าแปลนวาล์วจึงควรเป็นโพลีเมอร์ที่เชื่อมได้ ระบุข้างลามิเนต

ถาม: เหตุใดจึงต้องขยายถุงแทนที่จะทดสอบด้วยสุญญากาศ
ตอบ: เพราะทั้งสองพบข้อผิดพลาดที่แตกต่างกัน การสูบลมจะส่งผลต่อทุกตะเข็บ ตัวยึดวาล์ว ส่วนต่อประสานของซิป และกรอบหน้าต่างด้านนอกจากด้านใน ซึ่งเป็นทิศทางที่อ่อนแอที่สุด เราทดสอบอัตราเงินเฟ้อทุกยูนิต และทดสอบสุญญากาศโดยสามารถคงไว้ได้ 24 ชั่วโมงเช่นกัน

ถาม: ปั๊มในตัวผลิตยากกว่าหรือไม่
ตอบ: ค่อนข้างมาก ส่วนประกอบที่ขับเคลื่อนด้วยไฟฟ้าซึ่งเชื่อมเข้ากับผนังปิดผนึกแบบยืดหยุ่นจำเป็นต้องมีพารามิเตอร์การเชื่อมของตัวเอง ตัวเรือน ABS แบบปะเก็น ฝาปิดกันน้ำแบบขันเกลียว และการทดสอบซีลตัวเรือน อายุการใช้งานของมอเตอร์ และวงจรการชาร์จแบตเตอรี่โดยอิสระ

ถาม: MOQ และระยะเวลารอคอยคืออะไร?
ตอบ: จาก 300 ชิ้นในรุ่นปั๊ม และ 500 ชิ้นสำหรับชุดเดินทางสามขนาด พร้อมตัวอย่างภายใน 7–15 วัน และการผลิต 30–45 วันหลังจากอนุมัติ
