กระบวนการผลิตกระเป๋าเป้สะพายหลังกันน้ำ IPX8

Sealock คือผู้ผลิตกระเป๋าเป้กันน้ำระดับ IPX8 และซัพพลายเออร์ OEM การเข้าถึง IPX8 บนกระเป๋าโทรศัพท์ถือเป็นปัญหาที่แม่นยำเมื่อบรรจุในปริมาณที่ปิดสนิทเล็กน้อย การเข้าถึงกระเป๋าเป้สะพายหลังที่รับน้ำหนักได้ขนาด 65 ลิตรนั้นมีระเบียบวินัยที่แตกต่างไปจากเดิมอย่างสิ้นเชิง: ต้องใช้ตะเข็บหลายเมตรแทนที่จะเป็นเซนติเมตร ช่องเปิดกว้างที่ต้องปิดผนึกเท่าๆ กันตลอดความกว้างทั้งหมด ตัวกระเป๋าจะโค้งงอเมื่อบรรทุกของขณะจมอยู่ใต้น้ำ และมีอากาศที่กักขังเพียงพอที่จะสร้างแรงกดดันอย่างแท้จริงให้กับตัวปิดจากด้านใน คู่มือนี้ครอบคลุมวิธีการสร้างแพ็ค IPX8 จริง ๆ และหมายเลขทางวิศวกรรมเบื้องหลังการปิดที่ทำให้เป็นไปได้

เหตุใดมาตราส่วนจึงเปลี่ยนปัญหา

IPX8 หมายถึงการแช่น้ำอย่างต่อเนื่องเกินกว่าหนึ่งเมตร จนถึงระดับความลึกและระยะเวลาที่ผู้ผลิตประกาศ การประชุมว่าในแพ็คแบบอ่อนขนาดใหญ่จะมีปัจจัยสี่ประการที่กระเป๋าปิดผนึกขนาดเล็กไม่เคยเจอ:

• ความยาวตะเข็บ.กระเป๋าขนาด 65 ลิตรบรรจุได้หลายเท่าของรอยเชื่อมของกระเป๋า มิเตอร์ที่เพิ่มขึ้นทุกอันถือเป็นอีกโอกาสสำหรับการเชื่อมขอบ ดังนั้นความสม่ำเสมอของกระบวนการจึงมีความสำคัญมากขึ้นเมื่อปริมาตรเพิ่มขึ้น ไม่ใช่น้อยลง
• ปริมาณอากาศภายในถุงปิดผนึกขนาด 65 ลิตรดักจับอากาศปริมาณมาก เมื่อจมอยู่ใต้น้ำ อากาศนั้นจะถูกบีบอัดและดันออกไปด้านนอกโดยให้ปิดและตะเข็บ - กระเป๋าจะถูกกดดันจากทั้งสองทิศทางในคราวเดียว
• งอภายใต้ภาระสิ่งของที่บรรทุกจะเสียรูปขณะขนย้าย หล่น และกดกับตัวเรือหรือก้อนหิน กระเป๋าตั้งอยู่นิ่งๆ กระเป๋าจะเย็บตะเข็บอย่างต่อเนื่อง
• การเจาะรับน้ำหนักสายรัด เข็มขัดรัดสะโพก และพุกที่ด้ามจับลากทั้งหมดจะรับน้ำหนักบนร่างกายซึ่งต้องปิดผนึกไว้ กระเป๋ามีจุดร้อยเชือกเส้นเล็กจุดเดียว แพ็คมีแปดตัวขึ้นไป

เหตุใด Roll-Top Alone จึงไปไม่ถึงที่นั่น

กระเป๋าแบบม้วนปิดได้ดีเยี่ยมและเป็นตัวเลือกที่เหมาะสมสำหรับกระเป๋ากันน้ำส่วนใหญ่ สิ่งที่ไม่ใช่คือซีลรับแรงกด มันสร้างเส้นทางเขาวงกตที่เอาชนะฝน ละอองน้ำ และการแช่ตัวในระยะเวลาสั้นๆ แต่แรงปิดผนึกนั้นมาจากมือของผู้ใช้และตัวล็อค ไม่ใช่การบีบอัดที่ได้รับการออกแบบทางวิศวกรรมและมีการควบคุม สำหรับระดับ IPX8 ที่ประกาศไว้ การปิดต้องใช้ aแรงจับยึดที่วัดได้และทำซ้ำได้บนปะเก็นที่สอดคล้อง.

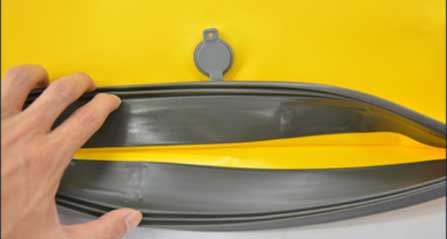

โครงสร้างแพ็ค IPX8 ของเรามีองค์ประกอบ 3 ประการที่ทำงานร่วมกัน:แถบปิดผนึกยางธรรมชาติตลอดการเปิดกพนังพับที่ปิดเข้าไป และกสายรัดอัดกลางที่ยึดชุดประกอบลง ยางให้ความยืดหยุ่น แผ่นพับให้รูปทรง; สายรัดให้แรง

วิศวกรรมปะเก็นที่อยู่เบื้องหลังมัน

ซีลแบบอัดมีชีวิตอยู่หรือตายในจำนวนที่ไม่ค่อยมีการกล่าวถึงในการผลิตถุง และมีขนาดแคบกว่าที่คนส่วนใหญ่คิด

• วงบีบอัดต้องบีบปะเก็นยางตามเปอร์เซ็นต์ของความหนาเดิมเพื่อปิดผนึก ที่อุดมคติคือประมาณ 40% ค่าสูงสุดในทางปฏิบัติคือ 50% และค่าต่ำสุดคือประมาณ 10–15%. บีบอัดน้อยและไม่มีการปิดผนึกบีบอัดเกินเกิน 50% และยางอาจไม่ดีดกลับเลย— ทิ้งช่องว่างถาวรไว้ตรงที่เคยเป็นตราประทับ การออกแบบตัวปิดหมายถึงการออกแบบสำหรับสายนั้น ไม่ใช่แค่การหนีบให้แรงที่สุดเท่าที่จะเป็นไปได้
• ชุดบีบอัด.ความสามารถในการดันกลับของยางวัดจากชุดแรงอัดที่ทดสอบแล้วมาตรฐาน มาตรฐาน ASTM D395. สารประกอบที่มีค่าแรงอัดต่ำจะทำงานได้ดีในวันแรกและจะหยุดการซีลอย่างต่อเนื่อง นี่เป็นข้อกำหนดเฉพาะของวัสดุ ไม่ใช่สมมติฐานในการออกแบบ
• ผ่อนคลาย.แรงคืนตัวของปะเก็นที่ถูกบีบอัดจะลดลงสามารถวัดได้ทันทีหลังการติดตั้ง ภายในหนึ่งชั่วโมง อาจมีค่าประมาณสามในสี่ของมูลค่าเดิม ไม่น่าจะเกิดความล้มเหลวโดยสิ้นเชิง แต่อาจเกิดการรั่วไหลได้หากการออกแบบไม่มีระยะขอบ ดังนั้นระบบจับยึดจึงถูกกำหนดให้มีช่องว่างด้านบนมากกว่าที่จะกำหนดขั้นต่ำตามทฤษฎี

ส่วนที่ยากที่สุด: แม้แต่การหนีบในช่องเปิดที่กว้าง

นี่คือจุดที่บรรจุภัณฑ์ขนาดใหญ่แตกต่างจากผลิตภัณฑ์ปิดผนึกขนาดเล็กมากที่สุด สายรัดส่วนกลางจะออกแรงมากที่สุดตรงกลางช่องเปิดและค่อย ๆ เคลื่อนไปทางปลายสุด วิศวกรรมปะเก็นมีชื่อของปัญหาที่เกิดขึ้น — ความเข้มข้นของแรงที่จุดจับยึด โดยมีการบีบอัดต่ำกว่า — และคำตอบแบบคลาสสิกก็ถูกนำมาใช้:

• การบีบอัดหยุดลงเพื่อป้องกันไม่ให้ปะเก็นถูกทับจนเกินขีดจำกัดการเด้งกลับซึ่งเป็นจุดที่ดึงสายรัดได้แรงที่สุด
• แผ่นพับที่แข็งทื่อดังนั้นแรงปิดจึงกระจายไปตามช่องเปิด แทนที่จะกระจายไปข้างใดข้างหนึ่งของสายรัดเพียงไม่กี่เซนติเมตร
• โปรไฟล์ปะเก็นและ Durometer ที่เลือกไว้สำหรับเส้นโค้งแรงการปิดทำได้จริง ไม่ใช่เพื่ออุดมคติที่เหมือนกัน
• พับรูปทรงเรขาคณิตที่ส่วนท้ายเนื่องจากแผ่นพับแบบพับจะต้องหมุนมุมที่ปลายแต่ละด้านของช่องเปิด ซึ่งเป็นปัญหาการมัดมุมแบบเดียวกันที่ส่งผลต่อการปิดแบบพับกว้าง

การหนีบที่ไม่สม่ำเสมอเป็นโหมดความล้มเหลวแบบคลาสสิกของประเภทการปิดนี้: ซีลที่ยึดไว้ตรงกลางและมีช่องว่างที่ปลายด้านหนึ่งจะผ่านการจุ่มแบบไม่เป็นทางการและรั่วไหลภายใต้แรงกดดันอย่างต่อเนื่อง การตรวจสอบความสม่ำเสมอของความกว้างทั้งหมด ไม่ใช่แค่ที่สายรัด ถือเป็นขั้นตอนการตรวจสอบที่จำเป็น

เปลือก: ตะเข็บมากขึ้น ความทนทานน้อยลง

• วัสดุ.TPU เคลือบบนไนลอน 420D เป็นเปลือกที่เหมาะสมสำหรับคลาสนี้ — ฐานไนลอนมีความต้านทานการฉีกขาดและการเสียดสี, TPU ให้ความต้านทานไฮโดรไลซิส, ความเสถียรต่อรังสี UV, ความยืดหยุ่นในความเย็น และความสามารถในการเชื่อม TPU ยังทนต่อการงออย่างต่อเนื่องของแพ็คที่โหลดซึ่งทำได้ดีกว่าการเคลือบแบบแข็งมาก
• การเชื่อมที่ 27.12 MHzโดยไม่มีรูเข็มใดๆ ในสิ่งกีดขวาง สำหรับบรรจุภัณฑ์ขนาดใหญ่ ความคงตัวของพารามิเตอร์การเชื่อมตลอดการดำเนินการผลิตทั้งหมดเป็นตัวกำหนดที่ใหญ่ที่สุดเพียงตัวเดียวว่าแบตช์จะรักษาระดับไว้หรือไม่
• ฐานการขัดถูเสริมแรงแผงฐานถูกลากและวางมากกว่าพื้นผิวอื่นๆ และบนผลิตภัณฑ์ IPX8 ฐานที่สึกหรอถือเป็นความล้มเหลวในการปิดผนึก ไม่ใช่แค่ความเสียหายภายนอกเท่านั้น
• โหลดพุกที่เย็บก่อนการเชื่อมสายรัด เข็มขัดรัดสะโพก และพุกที่ด้ามจับลากถูกเย็บเข้ากับแผงเรียบที่แรงดึงสูงก่อน ดังนั้นการเจาะจึงไปอยู่ใต้ผิวหนังที่เชื่อม และรับน้ำหนักกระจายไปทั่วรอยเย็บ พุกแบบเชื่อมเท่านั้นจะลอกออกภายใต้แรงเฉือนต่อเนื่อง

ลำดับการผลิต

1. การจัดเตรียมและการตัดวัสดุ— แผงตัดให้มีความทนทานสูง เนื่องจากรอยต่อแบบเชื่อมไม่มีเผื่อดูดซับการเคลื่อนตัว
2. การเย็บประกอบย่อย— สายรัด เข็มขัดรัดสะโพก แผงด้านหลัง กระเป๋าด้านข้าง และจุดยึดสายเชือกคล้องที่สร้างเป็นโมดูล
3. การเย็บจุดรับน้ำหนักบนจอแบน— ใช้พุกที่แรงดึงสูงก่อนที่เปลือกจะปิด
4. การตั้งค่าแม่พิมพ์และการเชื่อม HF— เปลือกหลอมรวมเข้ากับผิวหนังที่ปิดผนึกอย่างต่อเนื่อง ครอบคลุมรอยเท้าที่เย็บไว้
5. การติดปะเก็น— แถบซีลยางธรรมชาติติดแน่นตลอดความยาวของช่องเปิด การเบี่ยงเบนใดๆ ที่นี่จะกลายเป็นแถบการบีบอัดที่ไม่สม่ำเสมอในภายหลัง
6. ชุดสายรัดพนังและการบีบอัด— รูปทรงของแผ่นพับถูกตั้งค่าให้พับในแนวตรงบนปะเก็น สายรัด และฮาร์ดแวร์ที่ยึดไว้
7. การตรวจสอบการปิด— ตรวจสอบแรงกดตลอดความกว้าง ไม่ใช่แค่ที่สายรัดเท่านั้น
8. การกำหนดการรั่วไหลและการบรรจุ

พื้นฐานผลิตภัณฑ์

แพ็คแบบเชื่อมเหล่านี้เป็นจุดเริ่มต้นที่เท่าเทียมกันสำหรับคำสั่งซื้อ OEM ไม่มีรายการใดได้รับการจัดอันดับเหนือสิ่งอื่นใด โครงสร้าง IPX8 อยู่เคียงข้างโครงสร้าง IPX7 แบบม้วนด้านบนและซิปสุญญากาศที่ผ่านการตรวจสอบแล้ว:

ภาพ	รุ่นและสเปก	ระบบการปิดผนึกและการให้คะแนน	ขั้นต่ำ
	SL-J033 ชุดเดินทางกันน้ำ— 45 ลิตร / 55 ลิตร / 65 ลิตร (34×23×58 / 68 / 78 ซม.) 1,916 / 1,968 / 2,043 ก. TPU เคลือบบนไนลอน 420D; ฐานขัดถูเสริมแรงสำหรับงานหนัก กระเป๋าตาข่ายภายใน กระเป๋าด้านข้าง สายขนตาด้านข้าง แผงแพทช์แบบตะขอและห่วง ท่อสะท้อนแสง สายสะพายไหล่บุนวม, สายรัดอก, เข็มขัดคาดสะโพกบุนวม, ที่จับลาก; เหลือง/ดำ	IPX8— แถบซีลยางธรรมชาติ + แผ่นพับ + สายรัดตรงกลาง	300–500
	SL-E103 กระเป๋าเป้สะพายหลังกันน้ำพร้อมซิปสุญญากาศ— 45 ลิตร (30×22×73 ซม.) เคลือบกันน้ำ TPU; เลเยอร์คอมพิวเตอร์ภายใน ตัวอย่าง 15 วัน	ซิปสุญญากาศ — ผ่านการรับรอง IPX7 เข้าถึงได้รวดเร็วในวงกว้าง	500
	SL-E090 กระเป๋าเป้สะพายหลังกันความชื้น— 60 ลิตร (36×25×80 ซม.) ทีพียู; ดำ, เหลือง, แดง; พับลงเพื่อการขนส่ง ลอยตัว	Roll-top — ปริมาณอากาศที่ติดอยู่ขนาดใหญ่ แรงลอยตัวตามการออกแบบ	300–500
	SL-E039 กระเป๋าเป้สะพายหลัง TPU Dry— 25 ลิตร; ไนลอน 420D เคลือบด้วย TPU; สายสะพายไหล่ปรับได้สองเส้นและปุ่มเอว ตัวอย่าง 3-5 วัน	Roll-top — ได้รับการตรวจสอบ IPX7 บนเปลือก TPU แบบเชื่อม	300–500
	SL-E977 เป้สะพายหลังพายเรือคายัค— 28 ลิตร; พีวีซี 500D 0.5 มม. เปลือกครึ่งวงกลม หน้าต่างโทรศัพท์ ล็อคมัลติฟังก์ชั่น วาล์วเงินเฟ้อ/ภาวะเงินฝืดด้านข้าง แผงด้านหลังเป็นอีวา	โรลท็อปพร้อมวาล์ว — ควบคุมการจัดการอากาศบนตัวเครื่องที่ปิดสนิท	300–500

ระบบการซีล ข้อมูลจำเพาะของปะเก็น ความจุ วัสดุเปลือก โครงร่างสายรัด ฮาร์ดแวร์และตราสินค้า ล้วนระบุได้ต่อคำสั่งซื้อ หรือสามารถพัฒนาแพ็คจากแบบร่างได้ โปรดทราบว่า SL-J033 มีความจุสามความจุบนแท่นปิดผนึกเดียว ดังนั้นโปรแกรม IPX8 จึงสามารถครอบคลุมความจุ 45–65 ลิตร โดยไม่ต้องพัฒนาการปิดแยกสามแบบ

การควบคุมคุณภาพสำหรับแพ็ค IPX8

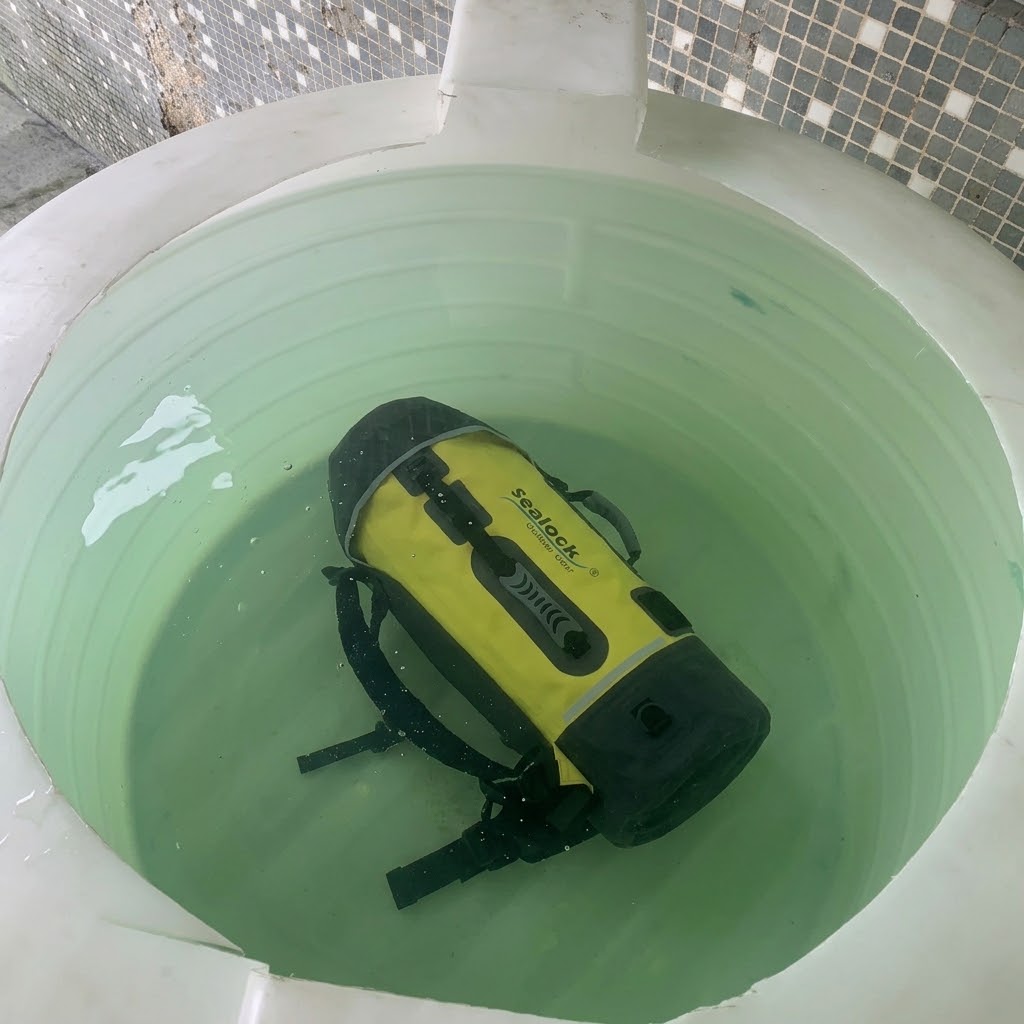

คุณภาพมีรั้วรอบขอบชิดสามชั้นไอคิวซีครอบคลุมถึงผ้าเคลือบ TPU ที่เข้ามาเพื่อเพิ่มความหนาของชั้นเคลือบ การยึดเกาะ และความสามารถในการเชื่อม บวกกับสต็อกปะเก็นสำหรับ Durometer และชุดการบีบอัดและสายรัด โฟม ตัวล็อค และฮาร์ดแวร์เป็นไปตามมาตรฐานที่ลงนามไอพีคิวซีครอบคลุมถึงความทนทานต่อการตัด ความสมบูรณ์ของรอยเชื่อมและความกว้างของรอยเชื่อม ความยึดติดของปะเก็นตามแนวช่องเปิด การประกอบแผ่นพับและสายรัด การเย็บจุดยึดรับน้ำหนัก และการตรวจสอบแรงอัดทั่วทั้งความกว้างของการปิด— ด้วยการทดสอบการลอกบนรอยเชื่อมตัวอย่างเมื่อเริ่มต้นการทดสอบแต่ละครั้งโอคิวซีครอบคลุมการสุ่มตัวอย่าง ISO 2859 AQL การทดสอบการจุ่มตามความลึกและระยะเวลาที่ประกาศไว้ และการเปรียบเทียบตัวอย่างทองคำ โดยมีการรับรอง SGS หรือ QIMA และสำหรับการเรียกร้อง IPX8 ผู้ซื้อควรคาดหวังรายงานการทดสอบที่ระบุความลึก ไม่ใช่แค่ระดับ

Sealock ยังดำเนินการตามขั้นตอนการตรวจสอบสินค้าสำเร็จรูปของลูกค้าโดยสมบูรณ์อย่างเคร่งครัด:การแกะกล่อง การสกัดด้วยสุญญากาศ การพักอยู่กับที่ตลอด 24 ชั่วโมง และการตรวจวัดการรั่วไหลของอากาศ. สิ่งนี้สำคัญกับบรรจุภัณฑ์ขนาดใหญ่มากกว่าที่อื่นในกลุ่มผลิตภัณฑ์: การรั่วไหลอย่างช้าๆ ซึ่งปริมาตรที่ปิดผนึกขนาดใหญ่สามารถปกปิดได้ในระหว่างการแช่ในระยะเวลาสั้นๆ ยังคงทำให้สุญญากาศไหลออกโดยวัดได้ตลอดทั้งวัน นอกจากนี้ ห้องปฏิบัติการยังมีการทดสอบแรงยึดเหนี่ยวและแรงลอก ชุดแรงอัดของปะเก็น การทดสอบรอบการปิด ความแข็งแรงของตะเข็บด้วยการทดสอบโหลดมากกว่า 1,500 รอบ และการกระตุกบนสายรัดและพุกสายพานสะโพก การเสียดสี การฉีกขาด แรงดึง สเปรย์เกลือ ยูวี ความคงทนของสี และความแตกต่างของสี

คำถามที่พบบ่อย: การผลิตกระเป๋าเป้สะพายหลัง IPX8

ถาม: เหตุใด Roll-top Pack จึงไม่สามารถจัดระดับ IPX8 ได้
ตอบ: เนื่องจากแรงซีลของโรลท็อปมาจากการที่ผู้ใช้พับและหนีบ ไม่ใช่จากการบีบอัดทางวิศวกรรม ทนทานต่อฝน ละอองน้ำ และการแช่น้ำในระยะสั้นได้ดีเยี่ยม — ซึ่งเป็นเหตุผลว่าทำไมกระเป๋าแบบม้วนด้านบนของเราจึงได้รับการจัดอันดับเป็น IPX7 — แต่ IPX8 ที่ประกาศไว้นั้นจำเป็นต้องใช้ปะเก็นที่ถูกบีบอัดโดยแรงจับยึดที่ควบคุมและทำซ้ำได้

ถาม: ปะเก็นซีลควรถูกบีบอัดมากแค่ไหน?
ตอบ: ให้อยู่ในแถบที่ค่อนข้างแคบ: ประมาณ 40% ของความหนาเดิมนั้นเหมาะสมที่สุด 50% เป็นความหนาสูงสุดที่ใช้งานจริง และต่ำกว่าประมาณ 10–15% ก็ไม่มีการซีลที่เชื่อถือได้ การอัดเกิน 50% จะทำให้ยางไม่เด้งกลับ ซึ่งทำให้เกิดช่องว่างถาวร

ถาม: คุณจะรู้ได้อย่างไรว่าปะเก็นจะยังคงปิดผนึกในอีกสองปีข้างหน้า
ตอบ: โดยการระบุชุดการบีบอัด — ทดสอบตาม ASTM D395 — แทนที่จะคาดเดาเอาเอง สารประกอบที่มีชุดการบีบอัดไม่ดีจะผนึกในวันแรกและหยุดอย่างต่อเนื่อง มีการตรวจสอบสต็อกปะเก็นสำหรับ Durometer และชุดการบีบอัดเมื่อตรวจสอบขาเข้า

ถาม: อะไรคือส่วนที่ยากที่สุดของชุด IPX8 ที่จะทำให้ถูกต้อง
ตอบ: แม้จะหนีบผ่านช่องเปิดที่กว้างก็ตาม สายรัดกดตรงกลางจะรวมแรงไว้ที่ตรงกลางและส่งแรงน้อยลงที่ปลาย ดังนั้นตัวปิดจึงต้องมีแผ่นปิดที่แข็งตัว ตัวหยุดแรงอัด และโปรไฟล์ปะเก็นที่ตรงกับเส้นโค้งแรงจริง จากนั้นจึงตรวจสอบแรงอัดตลอดความกว้างเต็มในระหว่างการตรวจสอบ

ถาม: แพ็ก IPX8 ลอยน้ำได้หรือไม่
ตอบ: ถุงปิดผนึกจะดักอากาศและลอยได้ ซึ่งมีประโยชน์ แต่อากาศที่ติดอยู่นั้นจะดันออกไปด้านนอกเมื่อปิดใต้น้ำ ดังนั้นจึงต้องสร้างเปลือกและซีลเพื่อรับแรงดันจากทั้งสองทิศทาง

ถาม: เราควรขออะไรเพื่อยืนยันการเรียกร้อง IPX8
ตอบ: ความลึกและระยะเวลาที่ประกาศไว้ และรายงานผลการทดสอบผลิตภัณฑ์สำเร็จรูป IPX8 ที่ไม่มีความลึกตามที่ระบุนั้นไม่สามารถตรวจสอบได้ และถือเป็นข้อกล่าวอ้างที่พบบ่อยที่สุดในอุปกรณ์กันน้ำ
